Eksempel på tegninger

Her har du noen eksempler på hva vi trenger av informasjon når du sender inn tegninger til oss.

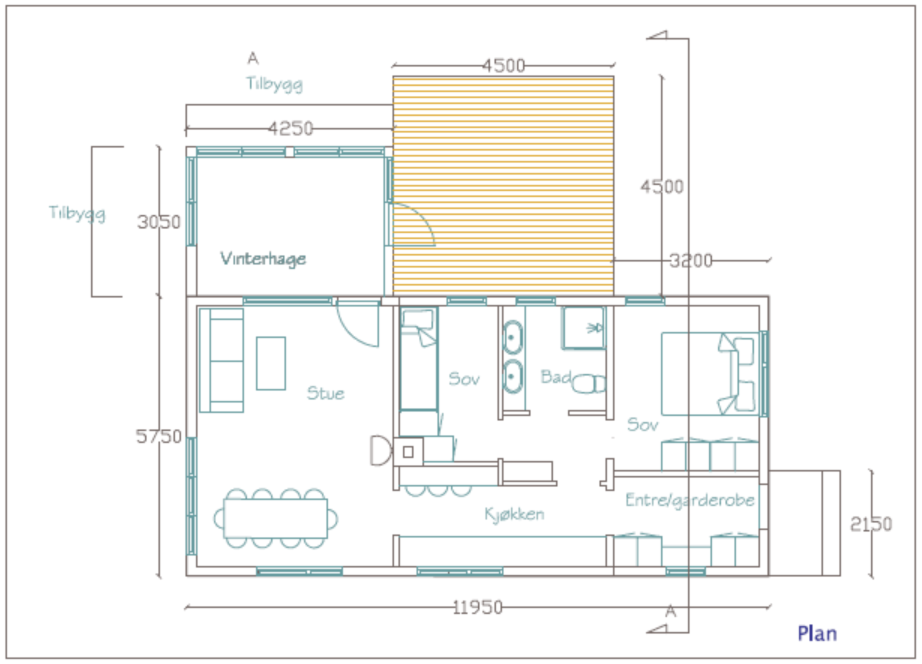

Plantegning:

Hva er viktig å huske på:

• Det må komme tydelig frem hva du ønsker å bygge. Skal du bygge ett tilbygg, må tilbygget komme tydelig frem enten ved markering eller ved fargevalg.
• Du må målsette fasadelengdene. Av hele bygget, men også av det du ønsker å bygge.
• Du må vise hva rommene skal brukes til.

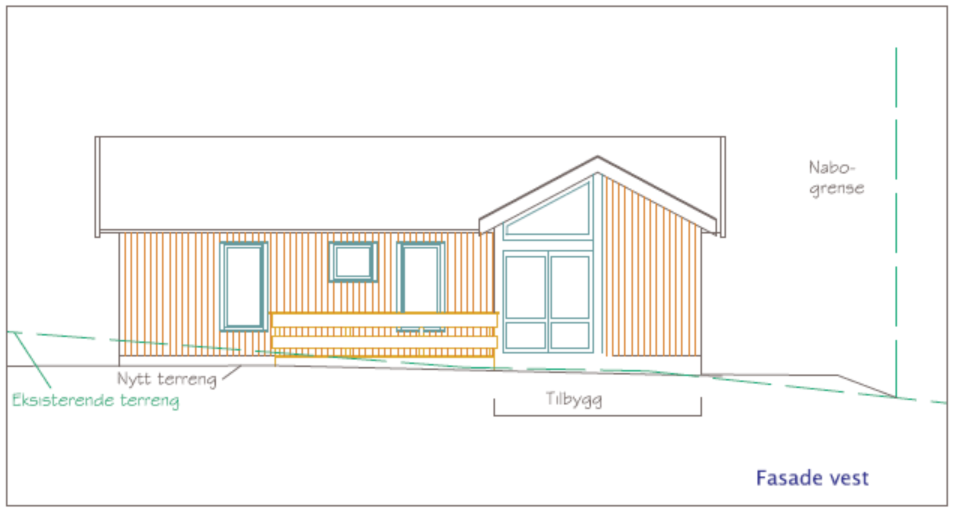

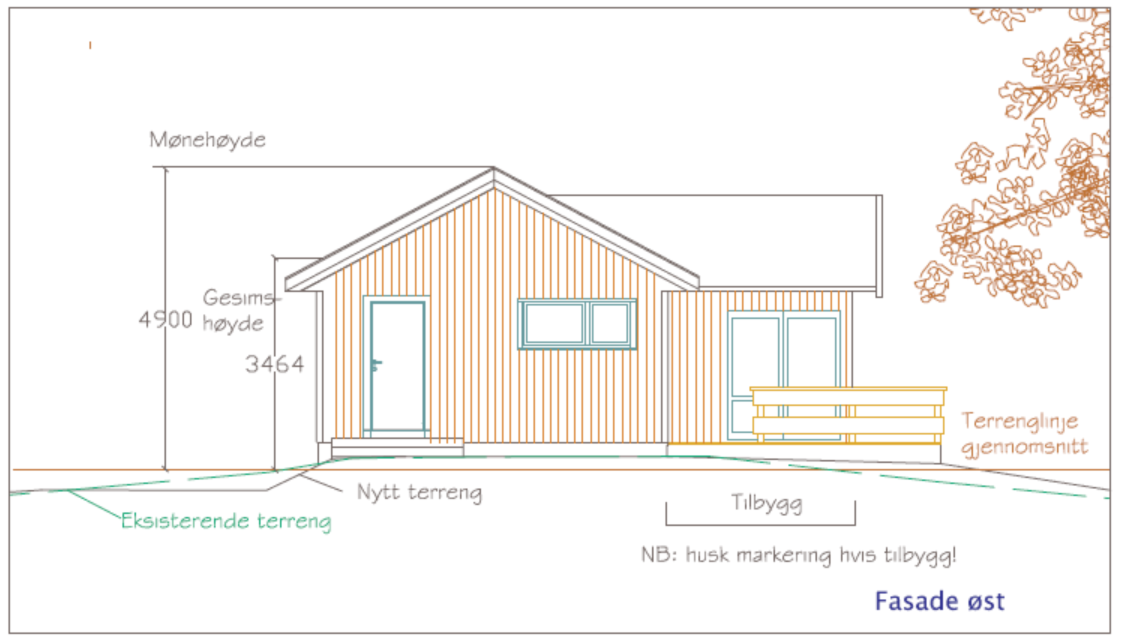

Fasadetegninger:

Hva er viktig å huske på:

• Det må komme tydelig frem hva du ønsker å bygge. Skal du bygge ett tilbygg, må tilbygget komme tydelig frem enten ved markering eller ved fargevalg.
• Du skal tegne inn eksisterende terreng og fremtidig terreng (dette er terrenget som blir igjen etter at du har fjernet eller algt på masser). Husk at terrenglinjene skal vises helt ut til eiendomsgrensene.
• Du må målsette høyden på møne.
• Du må målsette høyden på gesims.

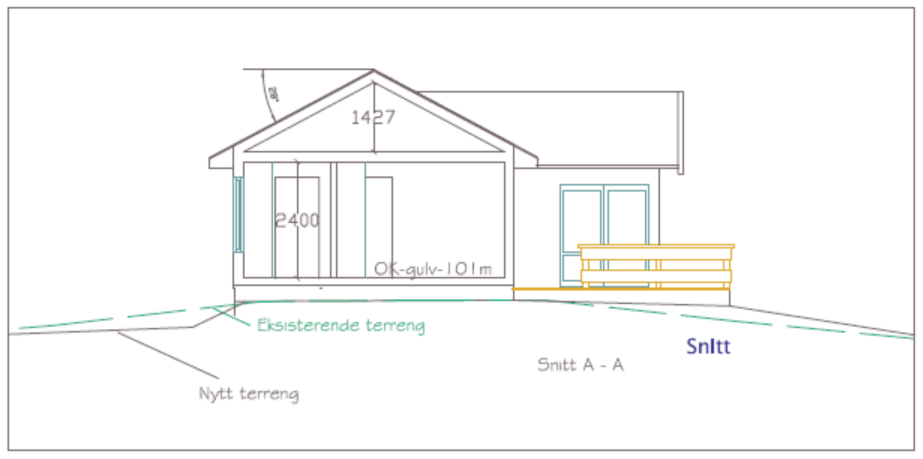

Snitt-tegning:

Hva er viktig å huske på:

• målsette romhøyden.
• målsette høyden på loftet.
• målsette vinkelen på taket.
• vise gulvets kotehøyde.
